iOS RunLoop （一） 底层运行原理完全解析

iOS RunLoop 底层运行原理完全解析

引言

RunLoop（运行循环）是 iOS 线程并发模型的核心组件，是线程休眠、事件分发、定时器调度以及 UI 渲染等机制的基石。深刻理解 RunLoop 的工作原理，是写出高性能应用、进行卡顿监控与优化的必经之路。

本文将从数据结构、状态流转、Source 分类、事件协作、使用场景等多维度，对 RunLoop 进行严谨且全面的剖析。

---

一、RunLoop 的本质及其与线程的关系

1.1 什么是 RunLoop？

RunLoop 本质上是线程内部的一个 do-while 循环，负责“有事做事，无事休眠”。其核心由 CoreFoundation 框架实现，CFRunLoopRun() 会开启一个永不退出的循环（除非超时或手动停止），不断监听并响应各种事件。

关键特性：RunLoop 不是简单的忙等，而是通过 Mach 内核的 mach_msg() 系统调用，使线程在内核层真正休眠，期间 CPU 占用为零。

1.2 线程与 RunLoop 的一一对应

• 每个线程都有且仅有一个与之关联的 RunLoop，由系统首次获取时自动创建。
• 主线程的 RunLoop 由系统自动启动（UIApplicationMain 内），开发者无需干预。
• 子线程的 RunLoop 必须由开发者手动获取 [NSRunLoop currentRunLoop] 并调用 run 方法开启。
• 线程销毁时，其对应的 RunLoop 也会被销毁。

---

二、RunLoop 的核心数据结构

RunLoop 由五大核心组件构成，它们均由 CoreFoundation 框架定义：

2.1 CFRunLoopRef

代表一个 RunLoop 对象，每个线程唯一对应，内部维护了多个 Mode。

2.2 CFRunLoopModeRef

代表运行模式。RunLoop 在任何时刻只能运行在某一个 Mode 下，称为当前 Mode。Mode 内包含了该模式下需要监听的 Source0、Source1、Timer 和 Observer。

系统预置了以下常用 Mode：

Mode	含义
NSDefaultRunLoopMode	应用空闲、无滚动时的默认状态
UITrackingRunLoopMode	用户正在拖拽/滑动 ScrollView
NSRunLoopCommonModes	并非真实的 Mode，而是一个 Mode 集合的标签，默认包含上述两个

利用 Mode 切换可实现事件的隔离调度。

2.3 CFRunLoopSourceRef（事件源）

事件源分为两类：Source0 与 Source1。

Source0（非基于端口，被动型）

• 只包含一个函数指针，不具备 Mach 端口。
• 不能主动唤醒 RunLoop。
• 需要开发者手动调用 CFRunLoopSourceSignal 将其标记为待处理，再调用 CFRunLoopWakeUp 唤醒 RunLoop。
• 典型应用：UIEvent（触摸、手势）、performSelector:onThread:。

Source1（基于端口，主动型）

• 包含一个 mach_port 和一个函数指针。
• 可主动唤醒 RunLoop：由内核或其他线程向该端口发送消息，内核自动唤醒 RunLoop 并执行回调。
• 典型应用：系统级事件（IOHIDEvent 捕获）、GCD 主队列任务、NSMachPort 线程通信。

2.4 CFRunLoopTimerRef

基于时间的触发器，底层对应于 NSTimer。Timer 必须加入到某个 Mode 中，满足时间条件后会唤醒 RunLoop 执行回调。

2.5 CFRunLoopObserverRef

观察者，用于监听 RunLoop 的六个关键状态。通过在特定环节注入回调，实现空闲任务调度、卡顿监控等功能。

---

三、RunLoop 完整状态流转详解

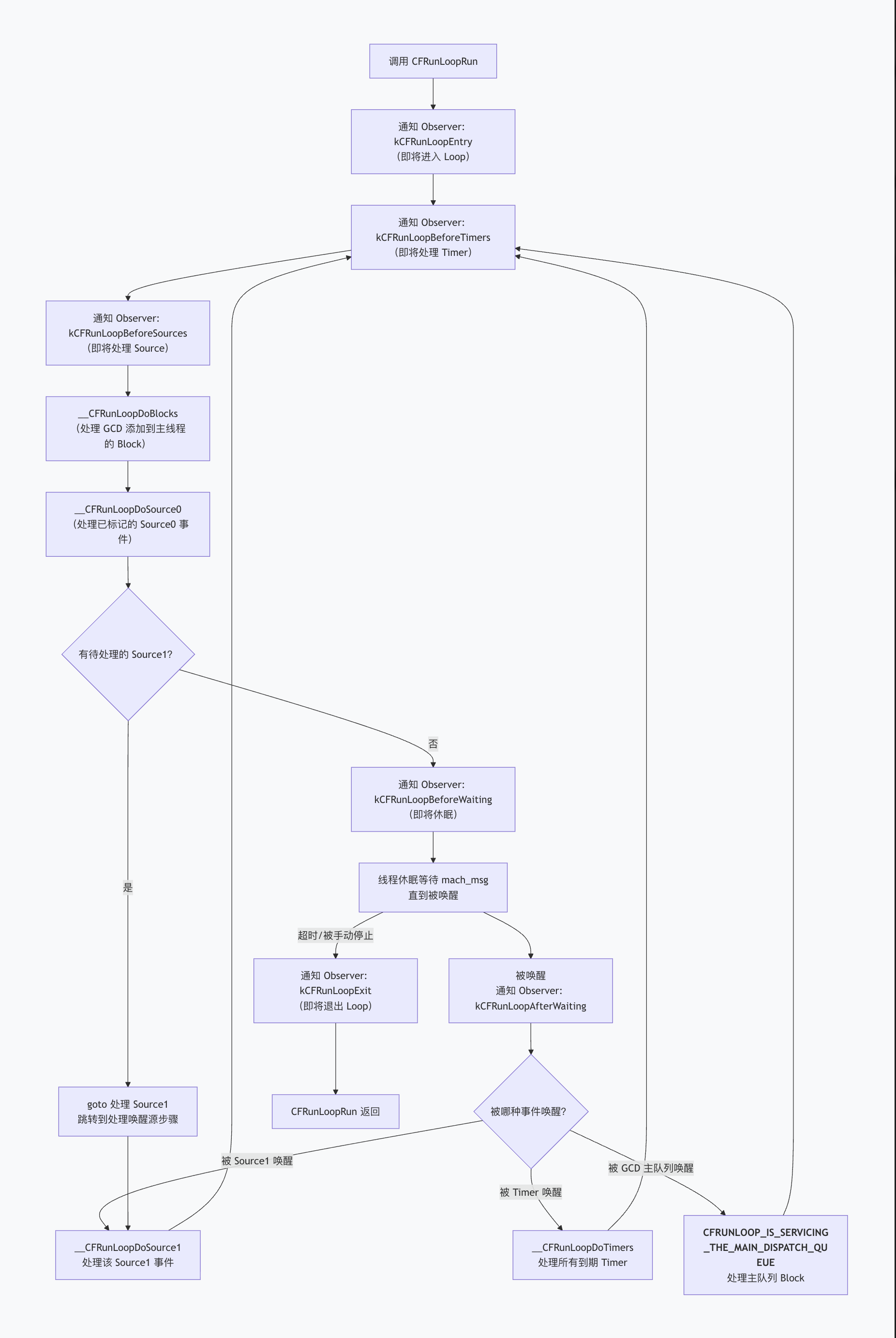

RunLoop 的一个完整生命周期会经历六个状态（CFRunLoopActivity 枚举）。以下是流转流程图及逐步骤解释：

逐步骤说明

1. Entry
   CFRunLoopRun 被调用，RunLoop 周期开始。

2. BeforeTimers
   通知观察者，即将检查所有 Timer 是否有需要触发的回调。

3. BeforeSources
   通知观察者，即将检查所有 Source0 是否有待处理事件。

4. 处理 Block
   执行通过 dispatch_async(dispatch_get_main_queue(), block) 添加到主线程 GCD 队列的 Block。

5. 处理 Source0
   处理已手动标记为待处理的 Source0 事件（如 UI 触摸事件）。

6. 决策点：检测 Source1
   若此时已有 Source1 事件存在，则 goto 直接跳转到“处理 Source1”步骤，而不进入休眠。若无，则走正常休眠流程。

7. BeforeWaiting
   一切事件处理完毕，RunLoop 即将休眠。这是执行低优先级任务的绝佳时机（空闲调度）。

8. 线程休眠
   调用 mach_msg()，线程陷入内核态，CPU 停止运行此线程，直到有新消息到达对应端口。

9. AfterWaiting
   线程被唤醒后立即通知观察者。卡顿监控常利用此状态到下一次 BeforeTimers 之间的耗时来判断是否卡顿。

10. 处理唤醒源
    根据唤醒来源，分三类处理，处理完毕后回到 BeforeTimers 重新开始下一轮循环：

    • Timer 到期 → 执行所有到期的 Timer 回调。
    • GCD 主队列 → 执行主队列中等待的所有 Block。
    • Source1 回调 → 直接执行该 Source1 的回调函数。

11. Exit
    当 RunLoop 超时或外界调用 CFRunLoopStop 时触发，RunLoop 结束。

---

四、Source0 与 Source1 的深层解析

两者本质区别在于：是否拥有 Mach 端口，能否主动唤醒休眠的线程。

4.1 Source0

• 结构：仅包含一个 order（优先级）和一个 callout 函数指针。
• 唤醒机制：无法主动唤醒。需手动 CFRunLoopSourceSignal 标记 + CFRunLoopWakeUp 唤醒。
• 具体实例：
  • UIEvent（触摸/手势）：硬件事件到达后，由 Source1 的回调生成对应的 Source0，再由 RunLoop 在主线程分发。
  • performSelector：performSelector:onThread: 系列方法本质是向目标线程添加一个 Source0。
  • CFSocket：在 RunLoop 中表现为 Source0。

4.2 Source1

• 结构：包含一个 mach_port 和一个 callout 函数指针。
• 唤醒机制：由内核自动唤醒，无需人工干预。
• 具体实例：
  • 硬件事件监听：如 __IOHIDEventSystemClientQueueCallback，负责捕获触摸、加速计等硬件事件。
  • GCD 主队列：主队列的 block 实际上是一个 Source1 事件。
  • NSMachPort / NSMessagePort：线程/进程间通信。

4.3 触摸事件的完整流程（Source1 → Source0 协作）

1. 手指触摸屏幕 → 底层驱动产生 IOHIDEvent。
2. 系统 Source1 收到该硬件端口消息 → 唤醒主线程 RunLoop。
3. Source1 的回调内部将 IOHIDEvent 封装成 UIEvent，再标记一个 Source0 为待处理。
4. RunLoop 处理 Source0，分发事件到对应的 UIResponder 链。

---

五、使用场景与最佳实践

5.1 线程保活

子线程任务完成后会销毁，如需复用同一线程处理多次回调，可通过向该线程的 RunLoop 添加一个 Source 或 Timer 并调用 run，线程便会保持活跃。

• 退出时必须调用 CFRunLoopStop 或移除所有输入源，否则线程泄漏。

5.2 定时器管理

• NSTimer 必须加入 RunLoop 的某个 Mode 中。
• 加入 NSDefaultRunLoopMode 时，滑动会暂停；加入 NSRunLoopCommonModes 则不受滑动影响。
• CADisplayLink 同理，可设置 preferredFramesPerSecond 降频。

5.3 滑动性能优化（Mode 隔离）

将耗时任务限制在 NSDefaultRunLoopMode 下执行，当用户滑动时系统自动切换到 UITrackingRunLoopMode，任务被忽略，手感流畅。

[self performSelector:@selector(heavyTask)
           withObject:nil
           afterDelay:0
              inModes:@[NSDefaultRunLoopMode]];

5.4 空闲时段任务调度

监听 kCFRunLoopBeforeWaiting 状态，在 RunLoop 即将休眠前执行分批低优先级任务（每次耗时 ≤ 10ms），如预解码图片、文本预排版等。

5.5 卡顿监控

监控两个耗时区间：

• BeforeSources 到 BeforeWaiting
• AfterWaiting 到 BeforeTimers
  若任一区间耗时超过阈值（如 50ms），即可判定卡顿，抓取堆栈定位问题。

5.6 AutoreleasePool 管理

主线程 RunLoop 内注册了两个 Observer：

• Entry 时创建 AutoreleasePool。
• BeforeWaiting 时释放旧池、创建新池，Exit 时最终释放。

---

六、性能优化注意事项

• 保证主线程轻量：耗时任务严禁在主线程 RunLoop 单次循环内。
• 减少无效唤醒：批量处理事件，跨线程通知优先用 Source1。
• 合并 Timer：避免创建大量独立 Timer，非 UI 定时器可用 GCD dispatch_source 代替。
• 空闲任务要分批：每次执行控制在 5~10ms，随后交还主线程。
• 线程生命周期：保活线程务必使用 @autoreleasepool 包裹循环体，防止内存堆积。

---

七、常见误区

• 子线程默认没有开启 RunLoop，必须显式获取并运行。
• NSRunLoopCommonModes 不是真正的 Mode，只是组合标签。
• CFRunLoopStop 仅停止一次循环，若线程再次调用 run，RunLoop 会重新启动。
• 在 Observer 回调中阻塞 RunLoop 或形成循环引用，将导致线程无法正常退出。

---

八、结语

RunLoop 的底层原理是 iOS 开发的分水岭。从线程休眠到事件驱动，从滑动优化到帧率监控，它无处不在地影响着应用的性能和体验。掌握 RunLoop 的本质，意味着你能够游刃有余地驾驭线程模型，写出更快、更流畅的 App。

---

注：文中部分代码与流程参考自 Apple CoreFoundation 开源代码及 CFRunLoop 内部调用栈。
